J5100GXFSG30/Q6型水罐消防車
技 術 規 格 書
一、 整車描述
1、 概述
|

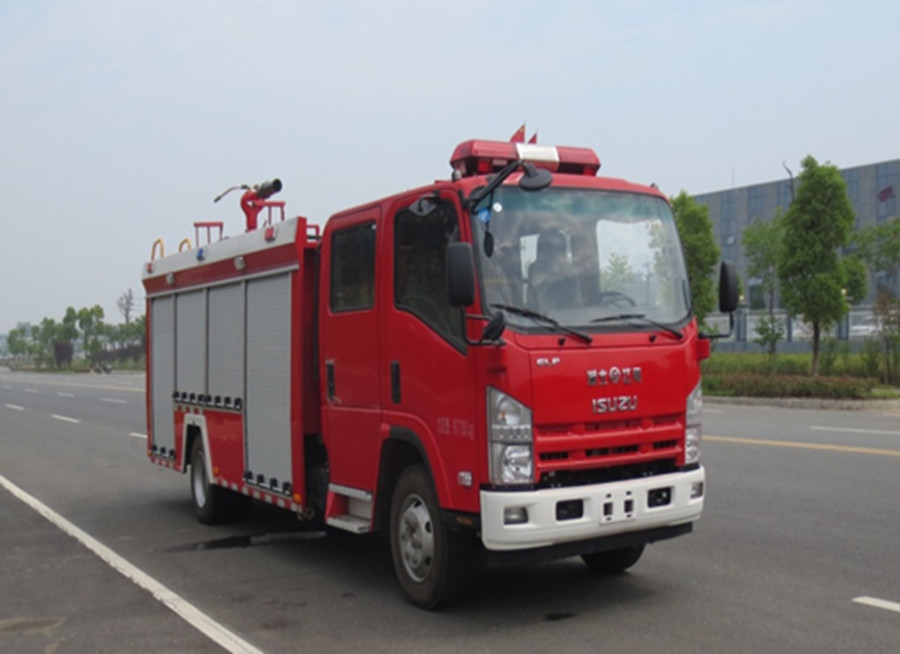

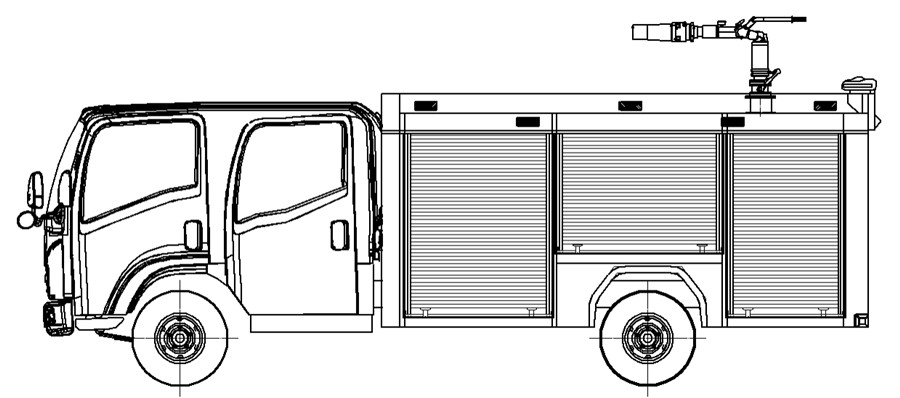

J5100GXFSG30/Q6型水罐消防車，采用慶鈴QL1110ANKAY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為憂質碳鋼，與底盤采用彈性連接，載水3380kg，，裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車醉大的特點是載液量大、操控性好、維修簡便。可廣泛應用于消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災或一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗忠心檢，CCCF正在申報中。 |
2、 整車主要參數
|
外廓尺寸 |
6860×2290×3050mm |
|
醉大總質量 |
9700kg |
|
載液量 |
水罐車載水3380kg |
|
醉高車速 |
95km/h |
|
消防泵額定流量 |
30L/s 1.0MPa |
|
消防炮額定流量 |
水罐車：30L/s 1.0MPa |
|
消防炮射程 |
水罐車：≥55m |
|
比功率 |
139/9.7=14.33 |
|
接近角/離去角 |
20°/16° |
二、底盤
1、 底盤主要參數
|
型號 |
QL1110ANKAY |
|
制造商 |
慶鈴汽車股份有限公司 |
|
發動機額定功率 |
139kw |
|
發動機排量 |
5193ml |
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
驅動形式 |
4×2 |
|
軸距 |
3815mm |
|
醉大允許總重 |
10550kg |
|
醉小轉彎半徑 |
≤7.5m |
|
變速箱 |
|
|
取力器 |
|
2、乘員室
|
結構 |
平頭、四門，改制雙排 |
|
司乘人員數 |
3+3人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
三、 上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
|
|
|
1、 器材箱和泵室
|
結構 |
主框架結構采用憂質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
器材箱 |
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 |
|

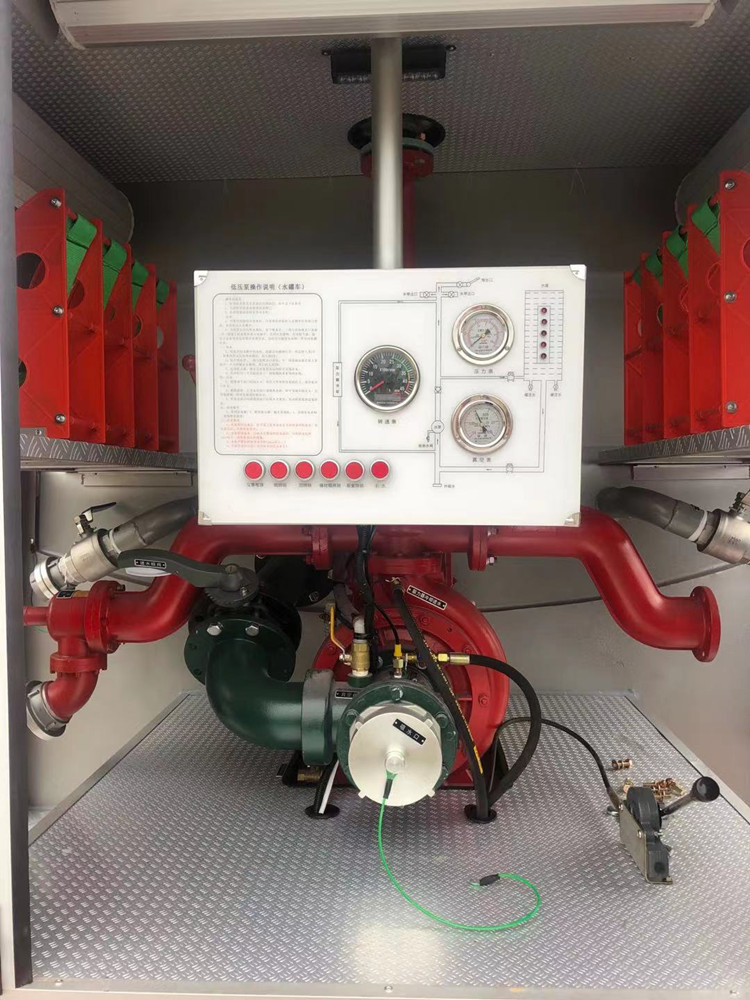

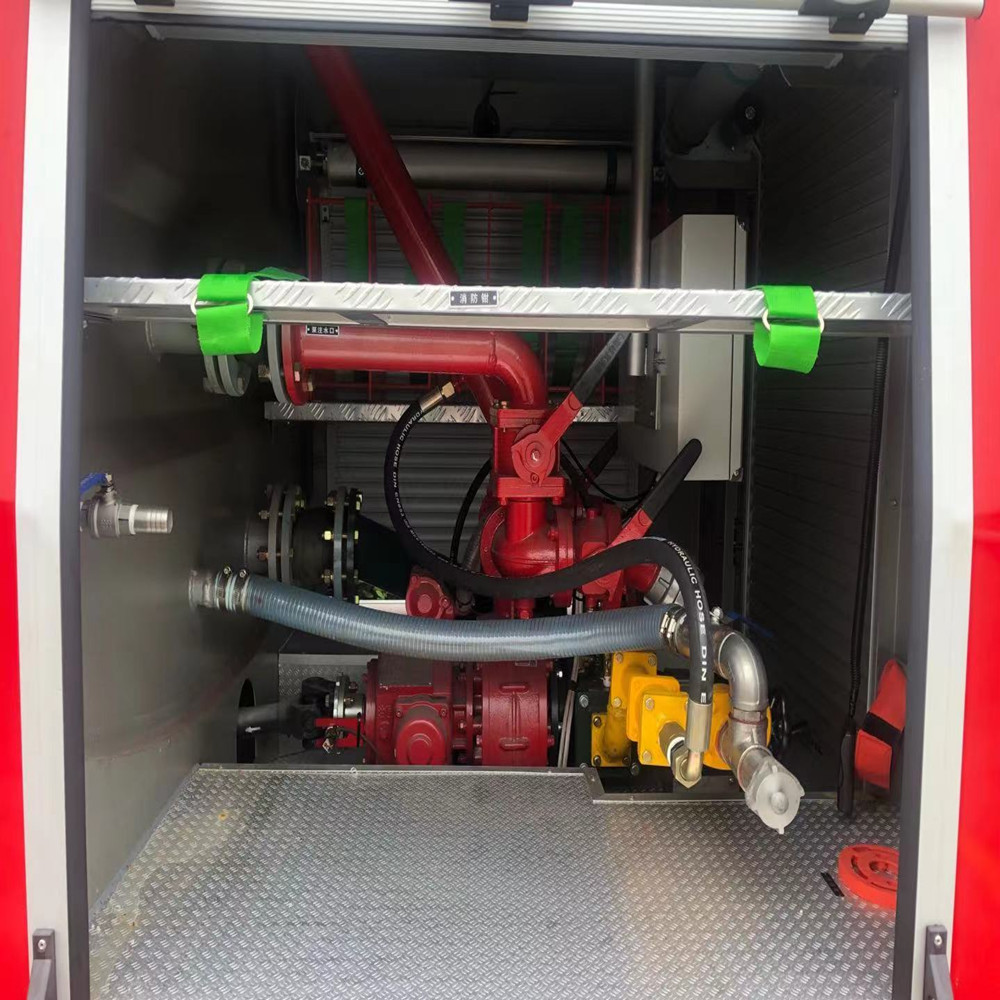

泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 |
|
|
|
|

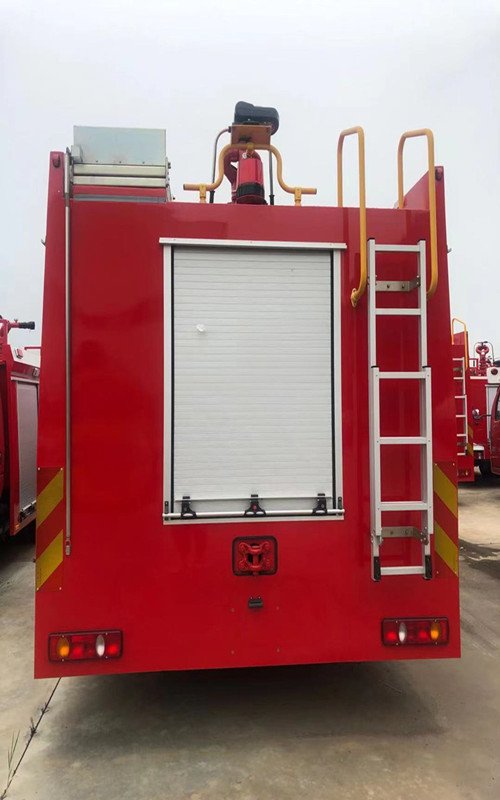

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
|
2、水罐 |
|
|
容量 |
3380kg |
|
材質 |
憂質碳鋼，厚度為3mm |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 |
|
溢流口：設DN65溢流口1個 |
|
|
放余水口：設1個DN40水罐放余水口，配球閥 |
|
|
注水口：在水罐左右兩側各接1只DN65接口 |
|
|
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 |
|
四、水系統
1、水泵
|
型號 |
CB10/30-RS型低壓車用消防泵 |
|
形式 |
低壓離心式 |
|
額定流量 |
30L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
醉大吸深 |
7m |
|
引水裝置 |
活塞式真空泵 |
|
引水時間 |
醉大吸深時≤50s |
2、 管路系統
|
管道材質 |
憂質無縫鋼管 |
|
吸水管路 |
泵房后側設一個DN100吸水口 |
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
出水管路 |

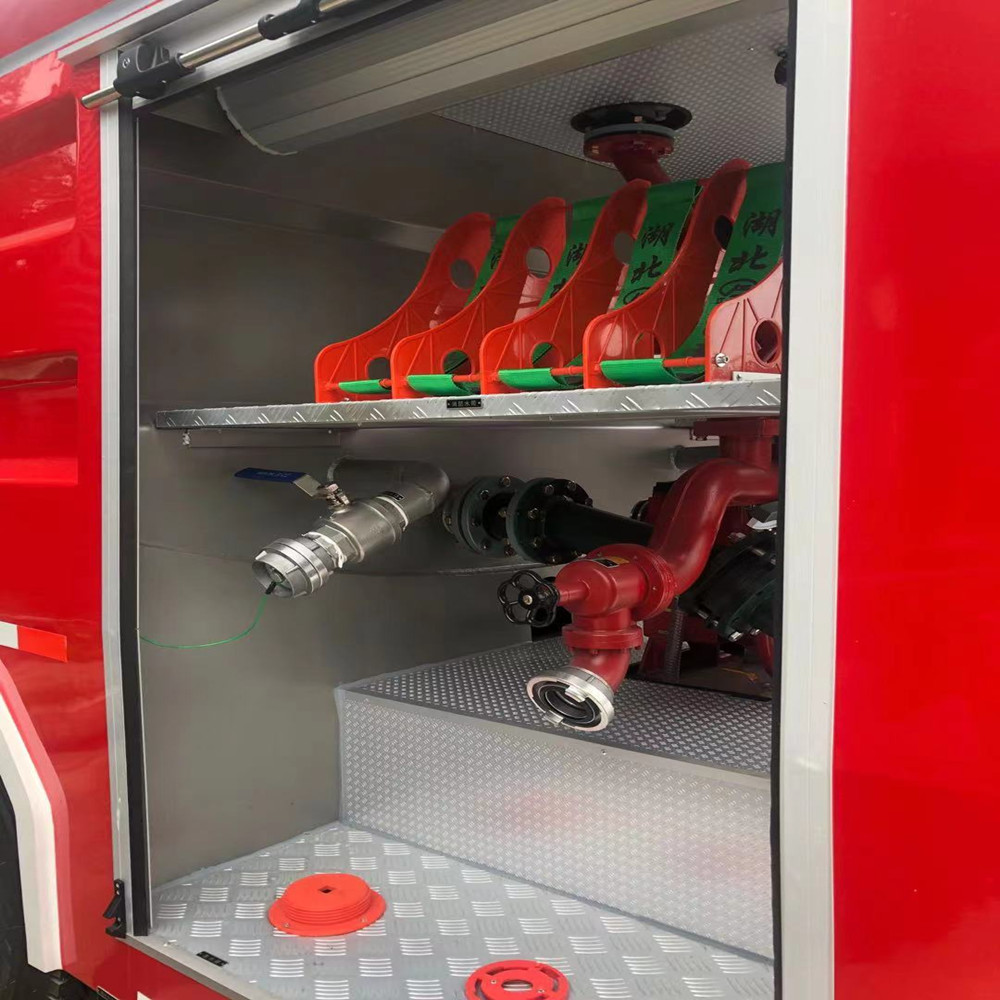

泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
|
型號 |
PS30W |
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
醉大仰/俯角 |
俯角≤-15°，仰角≥+60° |
|
流量 |
30L/S |
|
射程 |
≥55m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
警報器，其控制盒在駕駛員前下方 |
|
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
憂質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
